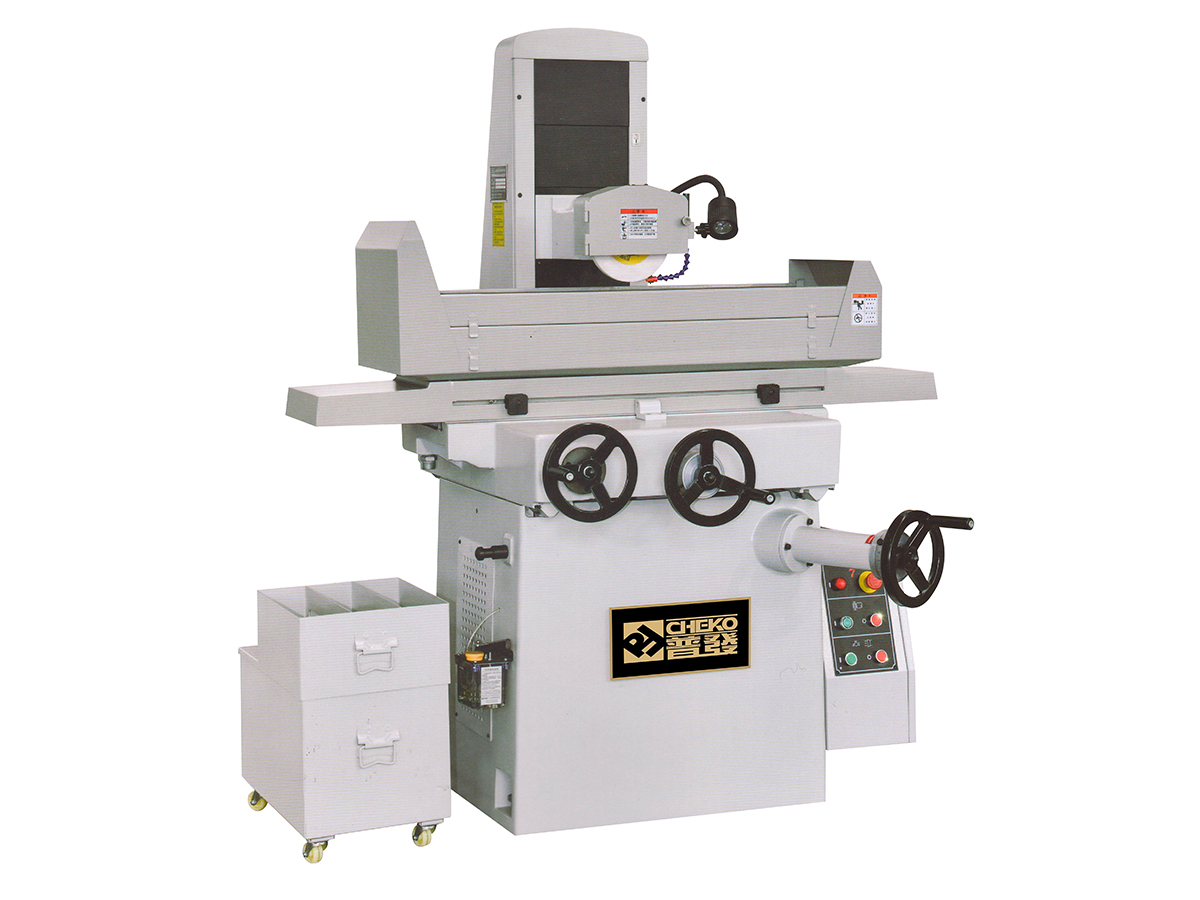

PFG-250M精密平面磨床

1、機床名稱：精密平面磨床

2、機床型號：PFG-250M

3、工作臺面尺寸（長×寬）：460mm×200mm

4、工作性能：左右方向（X軸）手輪驅動鋼索手動進刀，前後方向（Y軸）手輪驅動滾珠螺杆手動進刀，

上下方向（Z軸）手輪驅動T型螺杆手動進刀。

5、機床的結構特點

? 床身材質：主機座、滑座、工作臺、立柱和機頭等主要結構部分採用耐磨性、耐熱性均較好，減振性能良好的高級灰鑄鐵HT250，內部合理布筋，增強了剛性，確保長久不變形，並具有極佳的抗彎及抗扭應力，更能確保各結構體的穩定性；

? 主軸：均採用臺灣原裝精密研磨主軸，主軸馬達通過聯軸器及膠墊與主軸採用直接連接驅動方式，主軸錐端偏擺控制在2μm以內；

? 主軸馬達：採用V-3級低振動臺灣原裝馬達，50HZ標準轉速2850R.p.m,使機台主軸在高速運轉下低噪音、無震感；【可選配變頻器，實現0-3600R.P.M區間無極調速】

? 左右（X軸）和前後（Y軸）方向導軌：採用貼塑硬軌，人工精密刮研，導軌面點子排布均勻細密，減小導軌面之間的阻力，延長導軌工作精度及使用壽命；

? 機台運動時，導軌潤滑裝置定時、定量給各軸導軌和滾珠絲杆供油，保證機床在運行過程中各關鍵部件永久保持潤滑狀態，降低磨損。

? 本磨床配置半密封防水防塵罩，將磨削加工過程中產生的粉塵及水汽油霧有效控制在磨床工作區域方位內，保證良好的生產車間空氣環境，避免磨削粉塵進入導軌，造成導軌磨損影響機床加工精度。

6、技術規格：

? 工作臺面尺寸（長×寬）：460mm×200mm

? 工作臺行程（手動：左右×前後）: 540mm×250mm

? 主軸中心到工作臺最大距離: 460mm

? 工作臺X軸導軌: 鋼珠滑動導軌

? 上下手動進給: 每格刻度0.01mm   每轉一圈2mm

? 砂輪尺寸（外徑×寬×內徑）：?200mm×18mm×?31.75mm

? 主軸轉速（50HZ/60HZ）：2850/3600R.p.m

? 前後手動進給: 每格刻度0.02mm   每轉一圈4mm

? 主軸馬達功率：2HP

? 主軸軸向偏擺跳動精度：≦0.002

? 主軸徑向偏擺跳動精度：≦0.002

? 加工精度之五點等高試磨塊試磨精度：≦0.003

? 加工精度之加工工件表面光潔度：Ra0.25

? 機器外形尺寸（長×深×高）：1900mm×1450mm×2000mm

? 機器淨重：1050KG

7、關鍵部件清單：

8、随机附件清单：
